Introduction

Lorsqu'ils travaillent avec des surfaces architecturales haut de gamme modernes, comme les dalles de pierre frittée grand format, les carreaux de porcelaine de luxe et le verre architectural haute résistance, les fabricants et les entrepreneurs sont confrontés à un problème majeur : comment découper des cercles de grand diamètre (de 40 mm à 200 mm, voire 300 mm) pour la plomberie, les siphons de sol, les faisceaux de câbles électriques ou les vasques de luxe sans risquer de fissurer une dalle valant des milliers de dollars ?

Les scies cloches diamantées traditionnelles à diamètre fixe obligent les installateurs à acheter, stocker et transporter des dizaines de forets lourds. De plus, ces scies cloches classiques à corps fermé peinent à dissiper efficacement la chaleur lors de coupes importantes et prolongées. Il en résulte une usure thermique prématurée de la matrice diamantée, voire une rupture catastrophique du matériau due à un choc thermique localisé.

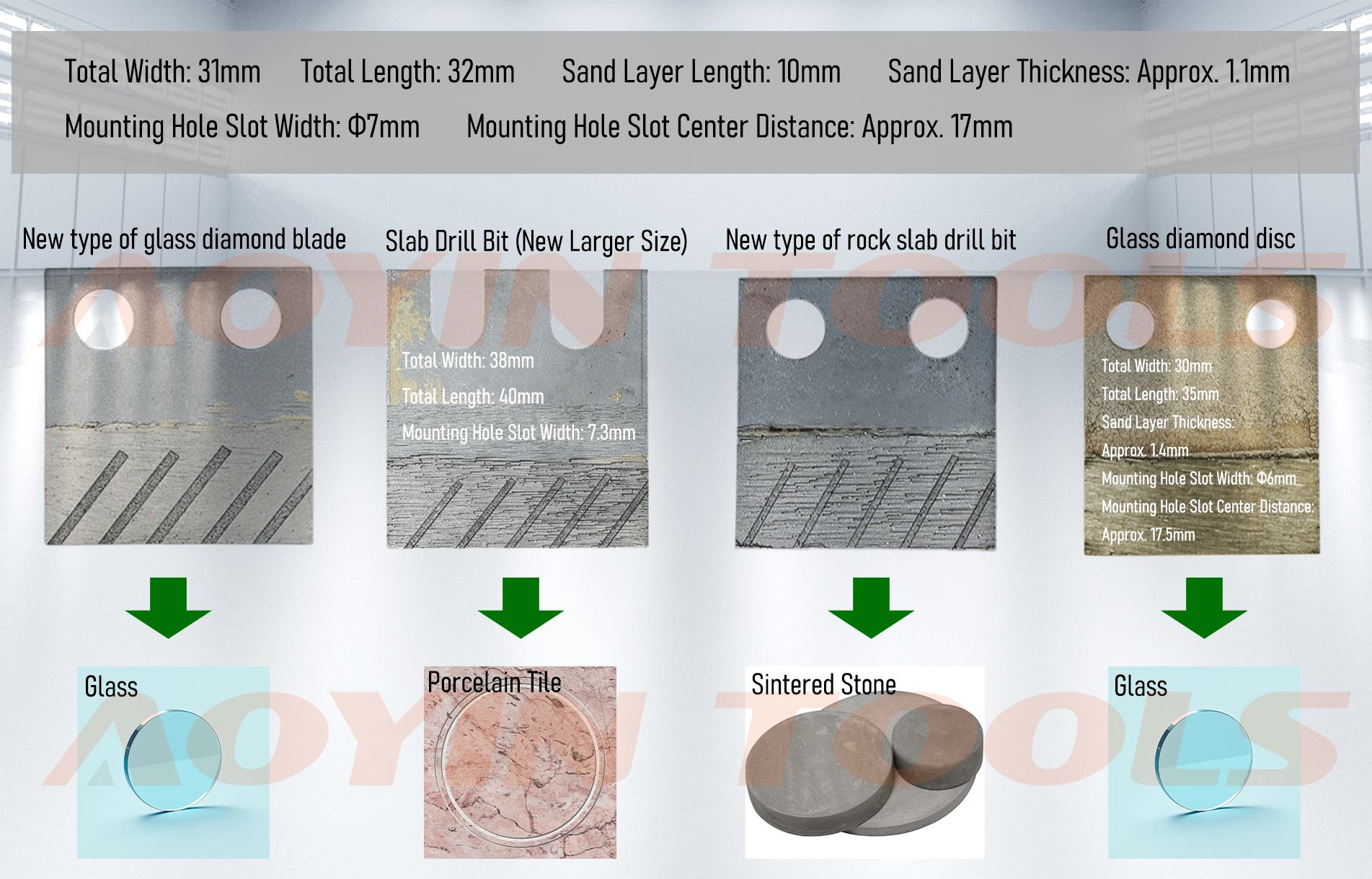

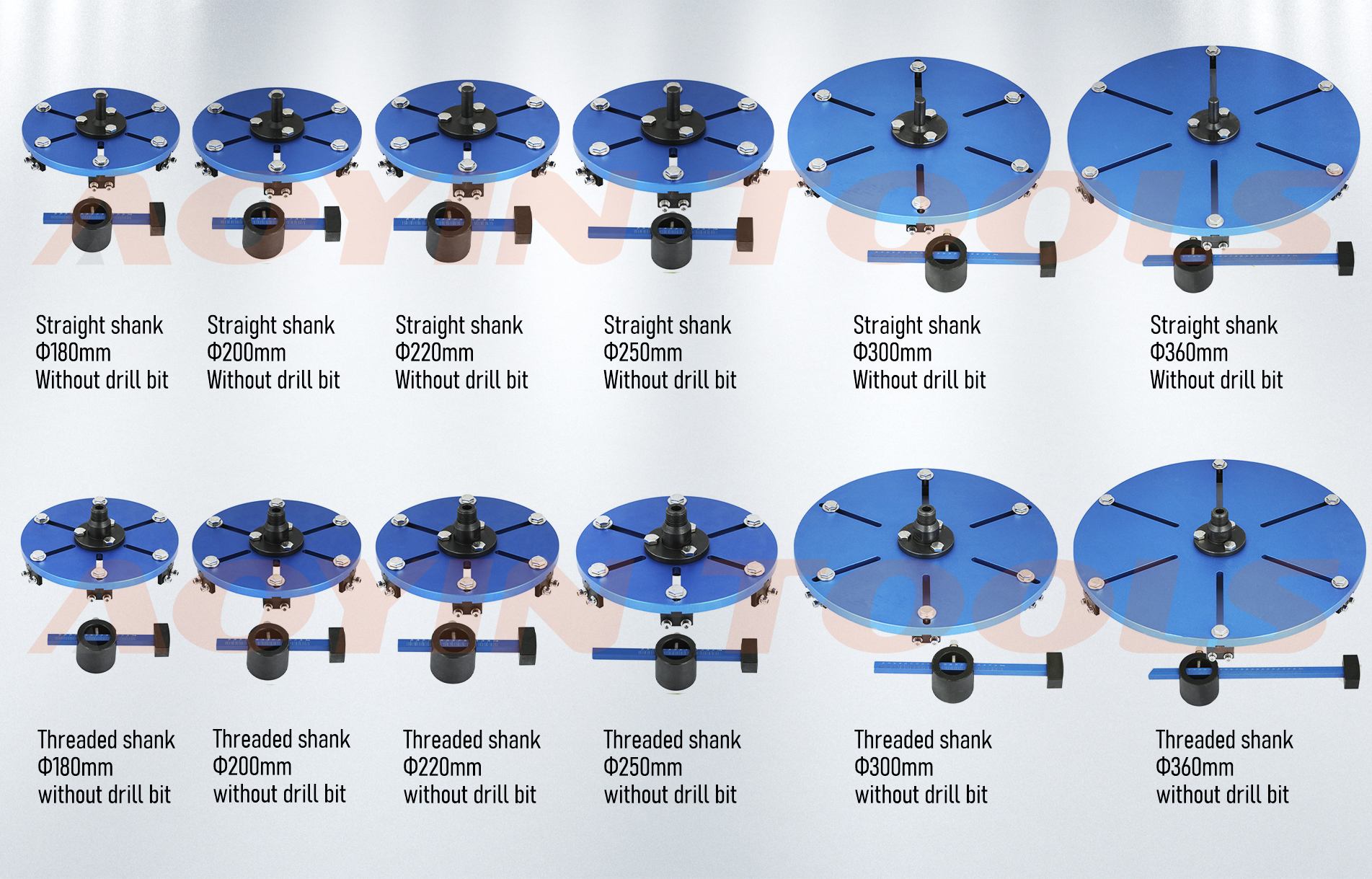

Voici la solution qui va révolutionner le secteur : AOYIN Coupe-diamants circulaire réglable avec échelleConçu avec un mécanisme à bras coulissant réglable, des graduations de précision gravées au laser et des segments diamantés industriels électroplaqués de haute qualité, cet outil spécialisé remplace toute une gamme de forets à noyau fixe. Ce guide complet explore en détail les mécanismes permettant de maîtriser la découpe de cercles de grand diamètre, d'optimiser les vitesses de rotation, de prévenir l'éclatement des bords et de maximiser la durée de vie de votre disque de fabrication réglable.

Comprendre l'anatomie des surfaces dures et fragiles

Avant d'utiliser un outil rotatif, il est essentiel d'évaluer les propriétés physiques du matériau à découper. Les matériaux de construction modernes, comme la pierre frittée et la porcelaine technique, sont compactés sous une pression immense et cuits à des températures extrêmes, ce qui modifie leur structure cristalline et induit d'importantes tensions internes.

Pierre frittée contre porcelaine contre verre

Pierre frittée : Fabriquée à partir de minéraux naturels compactés sous une pression brute de 25 000 à 30 000 tonnes et frittés à des températures supérieures à 1 200 °C, elle présente une tension structurelle interne extrême. Un meulage inapproprié ou une vibration latérale soudaine peut libérer instantanément cette tension, provoquant la fissuration de la dalle en son centre.

Carrelage en porcelaine : Extrêmement dense, non poreux et vitrifié. La porcelaine exige une scie cloche de haute qualité qui micro-abrase continuellement le matériau sans ébrécher la fine couche d’émail décoratif et réfléchissant qui la recouvre.

Verre architectural : Totalement fragile et non cristallin. Le verre ne tolère aucune vibration en fonctionnement ni aucune poche de chaleur localisée. Il exige une stabilité mécanique absolue, une lubrification à l’eau continue et une force centrifuge parfaitement équilibrée.

Pour découper efficacement ces trois matériaux sans épuiser constamment votre budget d'outillage, la solution la plus performante et économique pour les ateliers modernes est une perceuse à métaux réglable de qualité industrielle. Fabriquée avec des particules de diamant synthétique de haute qualité intégrées dans un cadre en alliage trempé, elle est dotée d'un système de perçage performant. Découvrez notre gamme complète de composants spécialisés pour le perçage du verre et de la maçonnerie directement sur notre site officiel. Solution d'outils AOYIN page du catalogue.

Pourquoi choisir une scie circulaire diamantée réglable plutôt qu'une scie fixe ?

Pendant des décennies, les fabricants professionnels ont rempli leurs boîtes à outils de dizaines de forets diamantés individuels. Si les scies fixes restent excellentes pour les tâches d'usine hautement répétitives et standardisées, elles manquent de la flexibilité et de l'adaptabilité nécessaires aux aménagements architecturaux sur mesure et aux rénovations personnalisées sur site.

Analyse des avantages techniques

L'ingénierie de l'échelle gravée au laser

L'innovation majeure du disque de perçage réglable AOYIN réside dans son échelle graduée à contraste élevé, gravée au laser, qui parcourt la barre transversale en alliage robuste. Au lieu d'utiliser un pied à coulisse analogique ou d'effectuer des essais manuels sur des chutes de matériau pour estimer le diamètre, l'utilisateur desserre simplement les vis hexagonales de verrouillage, fait glisser les plateaux de coupe à pointe diamantée jusqu'au repère millimétrique précis souhaité, puis les revisse en place. Cette rigidité structurelle élimine les erreurs de mesure, réduit le temps de réglage de plusieurs minutes à quelques secondes et garantit une concentricité parfaite pour des coupes successives.

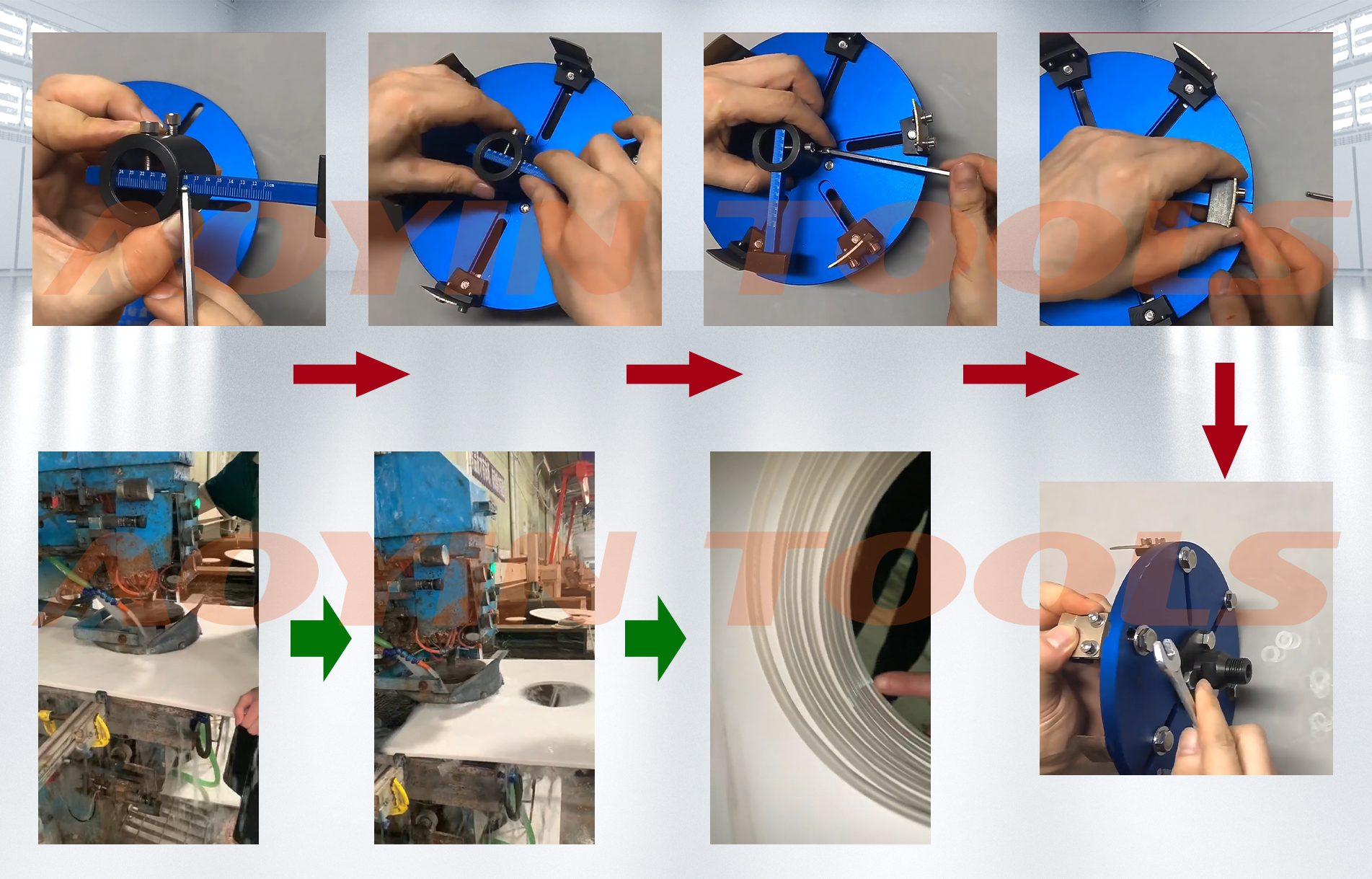

Guide étape par étape : Comment découper des cercles de grand diamètre en toute sécurité

Le meulage de précision des noyaux de matériaux haut de gamme exige le strict respect d'une séquence opératoire. Que vous utilisiez l'outil sur une perceuse à colonne robuste ou que vous procédiez à une installation manuelle à l'aide d'un guide de stabilisation par ventouses, suivez cette procédure opératoire standard (POS) pour garantir des arêtes nettes et polies à chaque fois.

Étalonnage des matériaux et marquage de la disposition : Étape 1 : Étalonnage.

Posez votre panneau de verre, carreau de porcelaine ou dalle de pierre frittée parfaitement à plat sur une surface solide et amortissante, comme un tapis en caoutchouc épais haute densité ou un panneau isolant en mousse sacrificielle propre. Marquez le centre exact de la découpe circulaire à l'aide d'un marqueur effaçable. Mesurez le diamètre d'installation souhaité, ajustez le rayon de coupe de votre foret diamanté réglable et serrez les vis à six pans creux au couple maximal prescrit à l'aide d'une clé dynamométrique.

Mise en place du réseau d'alimentation en eau de refroidissement : Étape 2 : Protection thermique.

N’essayez jamais de couper à sec du verre, du quartz ou de la pierre frittée avec une scie circulaire réglable. Installez une arrivée d’eau continue à basse pression alimentant directement la zone de coupe, créez un simple barrage circulaire en mastic ou en pâte à modeler autour du périmètre désigné pour former un bain d’eau localisé, ou utilisez une pompe de pulvérisation électronique à brumisation continue. L’eau est indispensable pour maintenir la matrice de liant diamantée à une température basse et éliminer instantanément les micro-débris très abrasifs.

Marquer la rainure de guidage de stabilisation initiale : Étape 3 : Centrage.

Si vous utilisez un foret de centrage, positionnez-le fermement sur le repère central. Si vous utilisez un modèle à ventouse, verrouillez-la solidement. Démarrez la perceuse à très basse vitesse (environ 300 à 500 tr/min). Abaissez délicatement l'outil jusqu'à ce que le tranchant diamanté soit parfaitement en contact avec la surface de l'émail. Tracez légèrement un sillon circulaire peu profond et uniforme à 360° dans la couche supérieure d'émail pour créer un guide.

Exécuter le broyage du noyau et le rinçage à la boue : Étape 4 : Découpe profonde.

Une fois le rail de guidage établi, augmentez légèrement la vitesse tout en maintenant une pression légère et uniforme vers le bas. Laissez le pouvoir micro-abrasif des diamants industriels rectifier le chemin ; n’appliquez jamais un poids excessif ni ne forcez la perceuse vers le bas. Toutes les 10 à 15 secondes, soulevez légèrement l’ensemble de perçage (mouvement de pompage vertical) pour permettre à l’eau de refroidissement fraîche d’inonder la saignée et d’évacuer les résidus de matériau épais.

Réduction de vitesse révolutionnaire et stabilisation des bords : Étape 5 : Finition.

Lorsque vous sentez que les segments diamantés approchent de la couche inférieure ou de l'extrémité arrière de la dalle, réduisez immédiatement votre pression vers le bas d'au moins 50 à 70 %. Cela empêche le lourd noyau central de tomber brutalement sous l'effet de la gravité, ce qui provoquerait des ébréchures disgracieuses sur la face inférieure des carreaux de porcelaine ou des fissures catastrophiques sur la face arrière des plaques de verre trempé.

Pour les fabricants industriels recherchant des commandes en gros spécialisées, des dimensions de tige personnalisées ou des prix de distribution directe d'usine pour les produits haut de gamme Scie cloche diamantée AOYINPour toute question concernant notre gamme de produits, contactez dès aujourd'hui notre équipe d'ingénierie commerciale afin d'examiner les options de production personnalisées.

Paramètres essentiels pour maximiser la durée de vie des outils

Un outil de perçage industriel pour pierre frittée représente un investissement essentiel pour l'efficacité opérationnelle globale de votre atelier. Afin d'éviter l'usure prématurée, la surchauffe ou la destruction des segments diamantés, il est impératif de maîtriser trois variables opérationnelles :

1. Optimisation de la vitesse de rotation (tr/min)

Les outils à grains diamantés ne coupent pas par cisaillement mécanique net comme les forets à bois ou à métal ; ils coupent plutôt par micro-abrasion continue (rectification à grande vitesse). Des vitesses de rotation excessives génèrent une chaleur de friction intense qui fait fondre la matrice métallique tendre en cobalt ou en bronze qui maintient les cristaux de diamant en place. Une fois la matrice fondue, les diamants se détachent avant de pouvoir s'émousser naturellement. Utilisez ce guide pour régler la vitesse de votre foret :

Diamètres 40 mm – 80 mm : Maintenir entre 500 et 700 tr/min.

Diamètres 80 mm – 150 mm : Réduire la vitesse à 400 tr/min – 500 tr/min.

Diamètres 150 mm – 300 mm+ : Ne jamais dépasser 250 tr/min – 350 tr/min.

2. Protocoles de gestion des boues

Lorsque le disque diamanté ponce la porcelaine ou le verre, il génère une boue pulvérulente opaque et très abrasive. Si cette boue reste piégée dans le canal de coupe circulaire profond, elle agit comme une pâte abrasive secondaire qui érode rapidement l'acier des lames et enlève le nickelage. Veillez toujours à ce que le débit d'eau soit suffisamment important pour évacuer complètement les résidus blanchâtres de la zone de coupe.

3. Déglaçage et dressage de la matrice diamantée

Si vous constatez un ralentissement important de la vitesse de coupe ou si l'outil polit la surface au lieu de la couper, il est probable que vos segments diamantés soient « vitrifiés ». Ce phénomène se produit lorsque le liant métallique ne s'use pas suffisamment vite pour exposer de nouveaux bords de diamant tranchants. Pour y remédier, passez l'outil de coupe pendant 5 à 10 secondes sur une pierre à dresser très abrasive et tendre, un morceau de brique réfractaire tendre ou un bloc de carbure de silicium non vitrifié. Cette opération élimine la pellicule métallique usée et expose une nouvelle couche de cristaux de diamant industriel, d'une netteté exceptionnelle.

Dépannage des erreurs courantes de fabrication des matériaux

Même les professionnels de la fabrication les plus expérimentés peuvent rencontrer des anomalies de comportement inattendues lors du passage d'un lot de carreaux de porcelaine à un autre, ou d'une marque de dalles de pierre frittée à une autre. Gardez cette matrice de diagnostic à portée de main dans votre atelier pour résoudre les problèmes instantanément :

Problème : L'outil glisse ou dérape sur la surface lisse lors du démarrage.

Correction : Si votre modèle ne possède pas de goupille de centrage, ne commencez pas la coupe parfaitement verticalement. Inclinez la perceuse à un angle de 30 degrés pour réaliser d’abord une petite incision en forme de croissant, puis redressez-la lentement. Vous pouvez également utiliser un gabarit en bois ou un support de positionnement à ventouse robuste pour immobiliser l’outil latéralement.

Problème : Écaillage important en micro-rayures le long du bord supérieur de l'émail de la porcelaine.

Correction : Cela indique que votre vitesse de rotation est trop élevée ou que vous appliquez une force latérale inégale. Assurez-vous que la broche de votre perceuse est bien alignée et qu'il n'y a pas de jeu dans les roulements, réduisez la force exercée vers le bas et vérifiez que les segments de votre coupe-verre circulaire sont parfaitement propres et exempts de résidus de glaçure fondue.

Problème : Le matériau se fissure complètement au milieu de la ligne centrale.

Correction : Il s’agit d’une défaillance classique due à un choc thermique. Votre système de refroidissement par eau n’a pas réussi à arroser uniformément toute la circonférence de la fraise, créant ainsi un écart de température important entre les côtés gauche et droit. La dilatation thermique localisée qui en résulte provoque instantanément la fissuration du substrat. Optimisez vos buses d’arrosage afin d’inonder uniformément toute la zone de travail.

Pour obtenir des tableaux de compatibilité des machines plus complets, des schémas d'adaptateurs de tige personnalisés et des certificats de conformité au commerce international localisés, consultez nos archives techniques au centre Coupe-trous réglable AOYIN base de données de ressources.

Foire aux questions (FAQ) complète

Q1 : Puis-je utiliser le coupe-trous diamanté réglable AOYIN sur des comptoirs en quartz à haute résine ?

Oui, cet outil peut être utilisé sur les comptoirs en quartz reconstitué, mais il est impératif d'adapter précisément son utilisation. Le quartz contient jusqu'à 7 à 10 % de résines polymères qui fondent sous l'effet d'une friction modérée. Si la résine fond, elle enrobe les segments diamantés, ce qui peut bloquer l'outil et provoquer une surchauffe. Lors du travail sur le quartz, il est donc conseillé de réduire la vitesse de rotation, d'utiliser une pression d'eau maximale pour éliminer les résidus de résine et de nettoyer fréquemment les segments diamantés à l'aide d'une brosse métallique ou d'une pierre à polir.

Q2 : Pourquoi la découpe à l'eau est-elle strictement obligatoire pour la pierre frittée et le verre architectural ?

La découpe à sec de ces matériaux vitreux extrêmement durs porte la température à la pointe de coupe à plus de 700 °C en moins de cinq secondes. Cette chaleur extrême provoque une fissuration thermique de l'alliage de liant diamanté et déforme la rallonge en acier réglable. Plus important encore, la découpe à l'eau élimine complètement les poussières dangereuses de silice cristalline en suspension dans l'air, garantissant ainsi le respect total des normes de santé et de sécurité au travail sur votre chantier.

Q3 : Comment puis-je vérifier que les deux bras d’extension sont équilibrés pour éviter un balancement important de la perceuse ?

Sur les modèles à double lame, un réglage inégal des bras de coupe crée un centre de gravité excentré, provoquant de fortes vibrations de l'outil susceptibles de briser instantanément le verre fragile ou d'ébrécher les carreaux de porcelaine. Vérifiez toujours que les lignes indicatrices gravées au laser correspondent parfaitement de part et d'autre du bloc porteur central. Avant de toucher le matériau, soulevez l'outil et effectuez un test de rotation libre de 5 secondes afin de vérifier visuellement une rotation fluide et concentrique, sans aucune oscillation latérale.

Q4 : Quelles sont les exigences spécifiques en matière d'outillage électrique nécessaires pour faire fonctionner ces grands disques réglables ?

En raison du couple important nécessaire pour faire tourner une fraise circulaire de grand diamètre dans de la pierre dense, il est déconseillé d'utiliser des perceuses sans fil à faible couple pour le bricolage. Privilégiez plutôt une perceuse à main filaire robuste à vitesse variable, équipée d'une poignée de stabilisation latérale, ou une perceuse à colonne verticale rigide. La tige de l'outil est optimisée pour les mandrins industriels à trois mors de 10 mm (3/8 pouce) et 13 mm (1/2 pouce).

Q5 : Les lames de coupe diamantées sont-elles remplaçables, ou dois-je acheter un disque neuf lorsqu’elles sont usées ?

L'un des principaux avantages économiques de la plateforme réglable AOYIN réside dans sa conception modulaire. Inutile de remplacer le corps principal, le dispositif de centrage ou les barres graduées lorsque le tranchant s'émousse. Nous fournissons des segments de lames de rechange indépendants et performants, en alliage à pointe diamantée, qui se fixent directement sur les bras coulissants, réduisant ainsi vos coûts d'entretien à long terme jusqu'à 60 % par rapport aux forets fixes traditionnels.

Conclusion

L'adoption d'une fraise circulaire diamantée réglable avec échelle par votre atelier ou votre équipe d'installation sur site révolutionne votre approche de la fabrication de surfaces haut de gamme. En remplaçant une mallette encombrante de vingt forets fixes par un système d'outillage unique, précis et facile à calibrer, vous réduisez considérablement vos coûts d'outillage initiaux, optimisez la logistique de transport sur site et préservez vos marges lors de l'usinage de matériaux coûteux. Grâce à un contrôle précis de la vitesse de perçage, à des techniques de refroidissement à l'eau adaptées et à l'expertise métallurgique d'AOYIN, vous obtenez des coupes circulaires nettes et de qualité professionnelle pour chaque projet.
